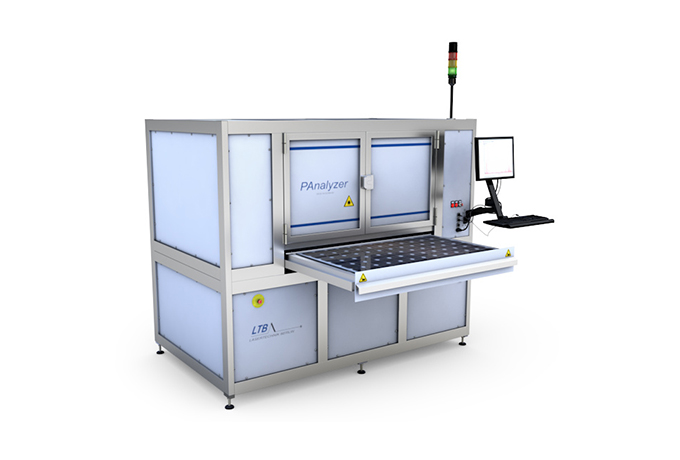

PANALYZER 系列多元素同步 mapping 太阳能电池薄膜 LIBS 在线检测系统

• 离线/在线测量 • 大尺寸样本元素成分mapping • 软件全自动控制 • 启动快速 • 操作简易

  • 产品简介

PANALYZER

多元素同步 mapping 太阳能电池薄膜 LIBS 在线检测系统

LIBS 技术进入太阳能工业



PAnalyzer是利用激光诱导击穿光谱(LIBS)技术在大尺寸面板上,对样品进行多元素定性,定量分析量测的工业检测系统。PAnalyzer由于其许多优秀的特点:非接触测量系统、易操作性,从而可以被广泛应用于太阳能电池板,玻璃面板,冶金、陶瓷工业类似面板……的生产、制造过程中离线/在线工艺及质量控制和研发分析。

PAnalyzer配备安装在超大行程XY平台上的可移动测量头,在很短的测量时间内,可以提供待测元件的横向元素均匀性(元素浓度和元素组成)的空间分辨分析。由于单个组件的模块化设计,该系统可良好地适于特定用户的特殊测量需求。下列模块可作为标准组件:

    • Nd:YAG激光器,二极管泵浦

    • 带有CCD或者ICCD的高分辨率中阶梯光谱仪

    • 远程探测光学组件 (信号收集望远镜,

       激光扩束,聚焦光学元件)

    •光纤耦合

    •可定制样品架

    •大行程电动位移控制

    •视频监控

    •Interlock安全电路

    •激光1级安全防护外罩



Panlayzer的测量能力可以通过添加一个拉曼系统进行提高。系统提供LIBS&RAMAN增强型配置;这样,除了样本元素分析外,样品的分子组成可以被同时测定。

激光诱导击穿光谱(LIBS)是一种原子发射光谱,利用激光烧蚀,对随后产生的等离子体发射谱线进行元素分析。激光烧蚀可以提供从任何种类的材料(固体,液体,气体)直接取样,是免样品制备的唯一分析方法。

硬件操控及光谱评价软件Sophi提供基于PC的控制面板来访问所有设备功能。所测量的LIBS光谱谱线将通过一个内部集成的大型数据库进行分析,并且定性分析出相对应的元素。对于未知成分样本的多元素定量分析,需要参考样本提供一个外标标定;Sophi可以实现基于脚本语言的程序自动控制,实现重复测量及进行程序自动化的光谱评价,为用户提供最大的灵活性。



主要特点(Features)

    · 离线/在线测量

    · 大尺寸样本元素成分mapping

    · 软件全自动控制

    · 启动快速

    · 操作简易



PAnalyzer 光伏工业

    · 对样本中低含量元素(如铁、铜、锌、钠……若干ppm量级),进行多元素同步定量分析,实现实时监控

    · 非接触测量

    · 软件全自动控制

    · 无需制备样品

    · 测量时间小于1秒/点(根据客户要求,可提供更高速度)





规格参数(Specifications)



测量方法

激光诱导击穿光谱

(LIBS)

定性和定量多元素分析

非接触测量

无需样品制备

无损分析

每个测量点的典型的测量时间 1

< 1 s

最低检测限(LOD) 2

< 10 ppm

特征

(大尺寸)样本mapping

离线/在线检测



XY平台 3

电动线性驱动轴

定位精度

±1 mm

重复性

100 µm

步进精度

≤   100 µm

速度

60 mm / s



光谱仪

类型

中阶梯光栅光谱仪(ARYELLE系列)



激光 3

类型

Nd:YAG

波长

1,064 nm (optional 532 nm, 355 nm, 266 nm)

脉冲能量

up to 25 mJ

频率

up to 100 Hz

泵浦二极管寿命

> 1 billion shots



安全性

设备外壳

激光安全罩,激光等级1

interlock安全回路

door, light curtain, service door

信号灯

提供



样品

宽度x 深度 x高度 4

1,200 mm x 1,600 mm x 4 mm

重量

max. 10 kg



控制和分析

硬件

基于电脑的控制面板

软件

操作和评测软件sophi

工作参数设定

实时监控

用于实现测量和分析自动化的脚本编辑器

定性和定量光谱分析



外形尺寸 工作条件

宽度x 深度 x高度 4

(2,200 x 1,350 x 2,340) mm

重量

700 kg

典型功耗

2 kW

工作温度

+ 10 °C … + 35 °C

相对湿度

max. 80 %

1 依赖于硬件配置及具体测量应用

2 取决于样本中的待测元素及样本的元素组成

3 可提供其它规格可提供

4 可根据客户要求定制

*技术规格将可能更改





应用领域(Application)



    · 操作过程监控

    · 质量控制

    · 工业应用
