ARYELLE Butterfly 系列中阶梯光谱仪

• 光 阑：f/10 • 光谱解析能力：9,000-50,000 (λ/∆λFWHM) • 最大波长范围：175-1,100 nm (λmax range) • 同步探测范围：max. 450 nm (λsimul) • 波 长 范 围：192-330 nm (λtyp) • 分 辨 率：6-11 pm + 12-24 pm (FWHM)

  • 产品简介

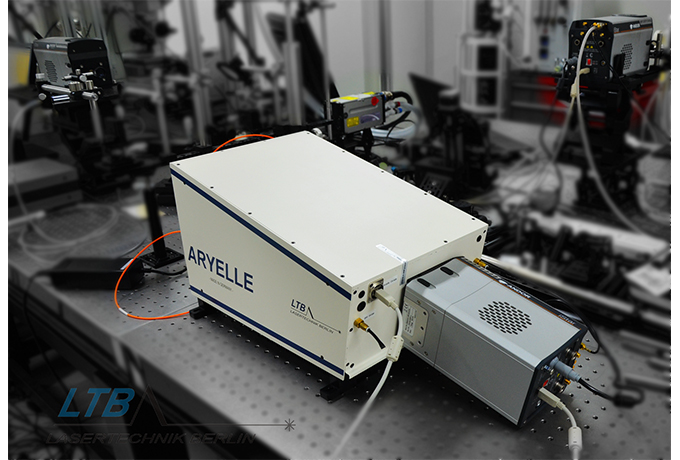

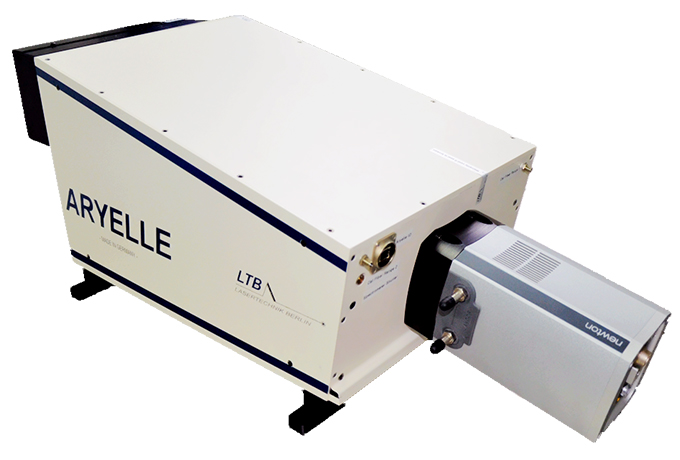

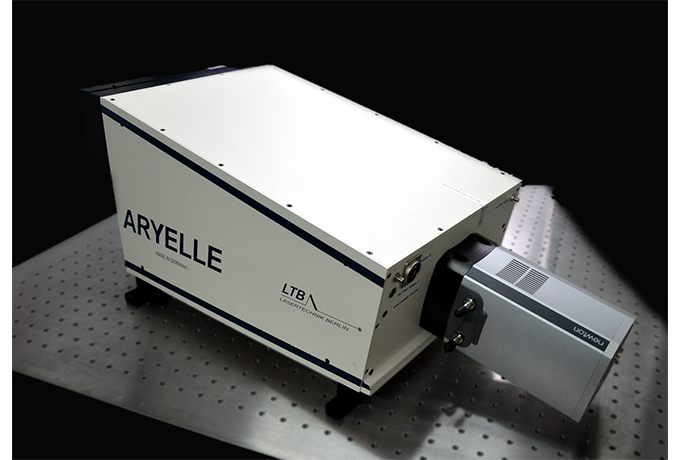

ARYELLE BUTTERFLY

中阶梯光谱仪系列

双中阶梯光谱仪：两个ARYELLE 400独立通道共享一个探测器



高性能宽范围的双光栅光谱仪，具有两个不同的光谱设置分别用于VUV和UV-VIS-NIS范围的光谱测量分析，每个都有独自的400mm焦距和一个共享的探测器。在通过LIBS和Raman光谱技术进行严密精确的材料元素分析时具有ARYELLE系列最高的灵活性，

    · 两个独立的光谱范围：VUV and UV-VIS-NIR

    · 超高光谱解析能力 (9,000-50,000)

    · 极广的波长测量范围

    · 可以与各种探测器相结合(CCD，ICCD)

    · 高光通量



ARYELLE BUTTERFLY是ARYELLE系列中独特的双光栅光谱仪，它整合了两台ARYELLE 400在一个紧凑的外壳中，他们按顺序照射的方式共享一个检测器。这是一个高效率低成本的高覆盖范围高分辨率解决方案。这使得在具有极大跨度的VUV和UV-VIS-NIR范围内对光栅光谱的测量分析成为可能。ARYELLE BUTTERFLY的每一个光谱仪都有一个f/10的光阑和400mm的焦距。根据需要同时检测的波长范围，其包含的中阶梯光栅，棱镜，成像光学系统和入射狭缝的色散单元可通过调整适应于几乎所有的应用场景。通过采用专用的CaF2棱镜和宽频段UV涂层，避免了色差。




各种CCD和ICCD可适用于其27×27mm2的设计检测区域。光源进入ARYELLE BUTTERFLY光谱仪之后，可通过SMA光纤实现UV-VIS-NIR范围的检测分析，或通过纯反射传输光学系统来实现VUV范围的检测分析。可通过水银灯和内部shutter进行波长刻度的自动重新校准。





规格参数（Specifications）



探测器规格（Detector）

1024x255,26x26μm,满井能力 1Me-,科学级CCD；

-70°C制冷;EMCCD(or ICCD)Optional

通道（Channel）LIBS
RAMAN

探测范围

（spectrum cover range）

190~950nm

Cover the Stokes Shift with

stimulation source at 224~785nm



无需扫描单次拍谱宽度

(spectrum inspection width)



Up to 560nm

>4000cm-1

光谱解析能力

(spectrum resolve power)

>10,000

-

实用光谱分辨率（非像素分辨率）

Spectrum resolution

<20pm@200nm

Up to 1 cm-1





应用领域（Application）



    · 激光诱导击穿光谱LIBS

    · 光谱过程控制

    · 拉曼光谱（RAMAN）

    · 吸收光谱学

    · 气象色谱分析









相关资料下载（Data download）



        ARYELLE 400_Butterfly.pdf



        aryelle butterfly 光谱样图.pdf



        ARYELLE系列产品资料.pdf



        LTB-中阶梯光栅光谱仪.pdf



        ARYELLE Butterfly for RAMAN&LIBS + ARYELLE150 for RAMAN.pdf
