ARYELLE150 系列中阶梯光谱仪

• 光 阑：f/7 • 光谱解析能力：6,000-15,000 (λ/∆λFWHM) • 最大波长范围：190-1,100 nm (λmax range) • 同步探测范围：max. 600 nm (λsimul) • 波 长 范 围：220-800 nm (λtyp) • 分 辨 率：36-133 pm (FWHM)

  • 产品简介

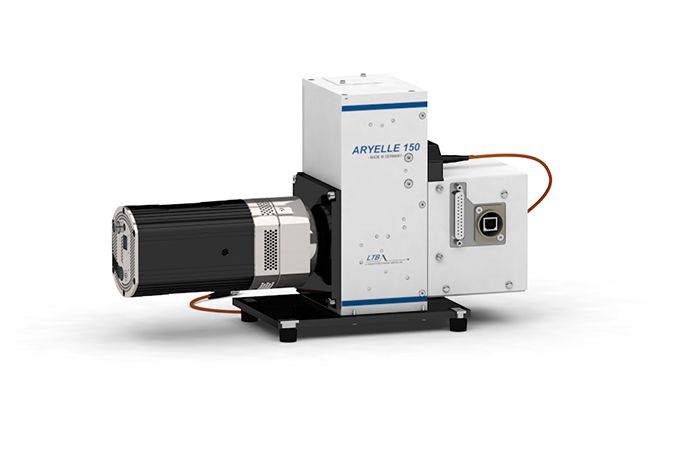

ARYELLE 150

中阶梯光谱仪系列

超紧凑高效益的高分辨率光谱仪



超紧凑和ARYELLE系列价格最低的UV-VIS-NIR光谱仪，它的焦距为150毫米，重量仅2公斤，没有探测器——适用于对便携性与高可靠性都有所需求的LIBS和Raman应用场景，可用于分析工业领域的材料元素。

    · 非常高效与稳定

    · 光谱解析能力 (6,000-15,000)

    · 兼具极广的波长范围

    · 可以与各种探测器相结合(CCD，EMCCD)

    · 光谱采样率可达 30 spectra/s





ARYELLE 150是LTB公司目前体积最小的中阶梯光谱仪，具有极高的灵敏度与成像质量，体积仅有210 x 120 x 85 mm3，f/7光阑和150mm焦距。其包含的中阶梯光栅，棱镜，成像光学系统和入射狭缝的色散单元可适应于各种不同的应用场景。根据需要同时检测的波长范围，ARYELLE 150可提供从紫外（UV）到近红外（NIR）光谱范围内的光谱分辨率为6000到15000(35µm狭缝宽度)光栅光谱的测量分析。各种CCD和EMCCD适用于8x8mm2的检测范围。通过水银灯和内部shutter进行波长刻度的自动重新校准。


ARYELLE150是一款价格低廉的光栅光谱仪,用光纤耦合连接不同的CCD和EMCCD.具有高灵敏度和高成像质量，具有的光栅和棱镜模块可以根据不同的应用随意配置。





规格参数（Specifications）



探测器规格

EMCCD 1004×1002:；Pixel size：8×8μm

（Scientific Cooled CCD/ICCD optional，depand on spectific setup）

光谱仪（LIBS）时序管理

最小步长min.step width

100ns
EMCCD最大相对增益4000
探测器等价背景照度（暗噪声）0.06（e-/p/sec;Dark current@-50℃）
像素满井能力



linear full well :32700e-
可探测波长范围（无需扫描，单次探测）

200~600nm(220~800nm;200~590nm;230~548nm Optional)

(No Gaps,no scanning)(Other wavelength range depand on specific setup)

光谱解析能力

（λ/∆λ:波长与该波长下分辨率之比）

6,000~15,000(Practical resolve power,not pixel resolve power;

The Pixel resolve power would be 3 times to above the value)



光谱分辨率（pm）

29pm~86pm（7,000）(Highest Practical Resolution Power:16pm@230nm)

狭缝宽度（μm）

35μm(other width possible)

光谱信号耦合端口

fiber(SMA connector) or freespace

光谱校准标定设备

内置 Hg 标准光谱灯；光谱仪软件内嵌标定程序；

光谱分辨精度

优于1/4光谱分辨率

NIST发射光谱数据库

软件部分提供 NIST（美国国家标准局）发射光谱数据库;

发射谱线自动识别功能

软件部分提供元素发射谱线自动识别、自动匹配功能;





应用领域（Application）



    · 激光诱导击穿光谱LIBS

    · 光谱过程控制

    · 拉曼光谱

    · 吸收光谱

    · 气相色谱

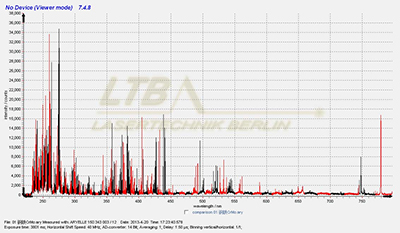

光谱样图（Spectra）













                                                ARYELLE150 光谱样图.pdf
