ARYELLE400 系列中阶梯光谱仪

• 光 阑：f/10 • 光谱解析能力：9,000-50,000 (λ/∆λFWHM) • 最大波长范围：175-1,100 nm (λmax range) • 同步探测范围：max. 740 nm (λsimul) • 波 长 范 围：192-930 nm (λtyp) • 分 辨 率：13-62 pm (FWHM)

  • 产品简介

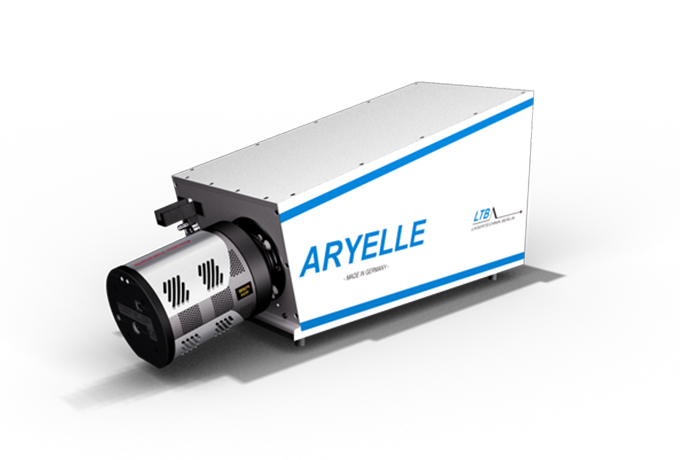

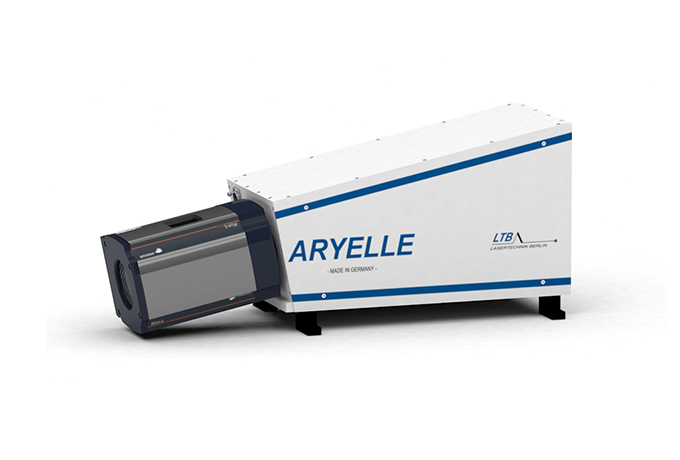

ARYELLE 400

中阶梯光谱仪系列

可用于各种应用的强大的高分辨率光谱仪



ARYELLE中阶梯光谱仪的旗舰型号，在UV-VIS-NIR范围拥有非常高的光谱解析能力的光谱仪，它的焦距为400毫米，通过LIBS和Raman光谱技术，可用来严密精确的分析材料元素。

    · 高波长稳定性和灵敏度

    · 超高光谱解析能力 (9,000-50,000)

    · 极广的波长测量范围

    · 可以与各种探测器相结合(CCD，ICCD)

    · 高光通量



ARYELLE 400拥有400mm的焦距和f/10光阑，具有ARYELLE系列宽波段范围的最高的光谱解析能力。其包含的中阶梯光栅，棱镜，成像光学系统和入射狭缝的色散单元可适应于各种不同的应用场景。根据需要同时检测的波长范围，ARYELLE 400可提供的光栅光谱的测量分析，在VUV 范围(175-330nm)光谱解析能力高达30,000,在UV-VIS-NIR 范围 (330-850nm)高达15,000。这种光学装置是设计用来适配各种CCD和ICCD的。可通过水银灯和内部shutter进行波长刻度的自动重新校准。




ARYELLE400是一种红外光谱仪，可以产生相对任意维度的光谱，具有高的波长稳定性、光谱分辨率和辐射通量。lLIBS还提供了完整的系统，包括激光系统、光束制导和样品室。







规格参数（Specifications）



探测器规格

PI/ANDOR CCD: 2048X512 pixels;Pixel size:13X13μm2; Max Well capacity:1Me-;

cooling:-75°C (Scientific EMCCD and ICCD Optional)

可探测波长范围

（无需扫描，单次探测）

192~1090nm/192~950nm/192~750nm/.etc.；提供超高分辨率无需扫描宽拍谱 LIBS&RAMAN配置

(Down to 180nm possible;Other wavelength range depend on specific setup)

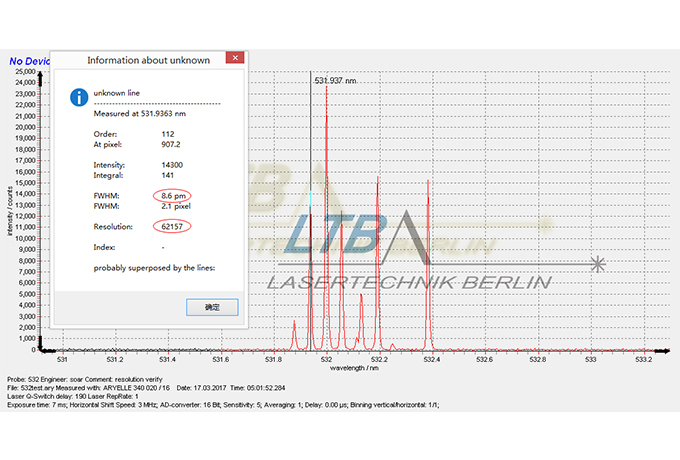

光谱解析能力

(λ/∆λ:波长与该波长下分辨率之比)

9400~25,000(typical);50,000(Highest)(Practical resolve power,

not pixel resolve power;The Pixel resolve power would be 3 times to above the value)



光谱分辨率（pm）



8pm@192pm(typical);4pm@192nm(Highest Practical Resolution)

光谱分辨率（cm-1）0.5~3cm-1

狭缝宽度（μm）

50×50μm(other width possible)

相对孔径
f/10
焦距（mm）400mm

时序管理最小步长（μs）

100ns(2ns/5ns possible according to detector)

系统动态范围

15bit;A/D 转换 16bit

光谱信号耦合端口



Mirror optics or fiber(SMA connector)

光谱校准标定设备

内置 Hg 光谱灯

光谱分辨精度

优于1/4光谱分辨率

光谱数据库

提供 NIST 光谱数据库，与元素发射谱线自动匹配功能;





应用领域（Application）



    · 激光诱导击穿光谱LIBS

    · 光谱过程控制

    · 拉曼光谱

    · 同一仪器中的LIBS-拉曼光谱
